復合土工膜
- 復合土工膜，廣泛應用于渠道防滲工程。近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術(shù)人員的高度重視。對于土工合成材料的...
- 咨詢熱線：13853889575
-
產(chǎn)品詳情

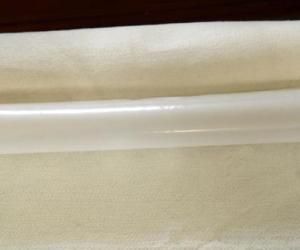

復合土工膜，廣泛應用于渠道防滲工程。近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術(shù)人員的高度重視。對于土工合成材料的應用技術(shù)，國家從防滲、反濾、排水、加筋、防護等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應用，結(jié)合施工實踐，淺談復合土工膜的應用技術(shù)。
復合土工膜是用土工織物與土工膜復合而成的不透水材料，它主要用于防滲，復合土工膜分為一布一膜和兩布一膜、寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。
復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—土工膜生產(chǎn)車間1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產(chǎn)品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲、隔離、補強、防裂加固等土木工程需要。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
測試指標
|
單位面積質(zhì)量(g/m2) |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
備注 |
|
膜材度(mm) |
0.25-0.35 |
0.3-0.5 |
||||||
|
斷裂強力(kN/m) |
5 |
7.5 |
10.0 |
12.0 |
14.0 |
16.0 |
18.0 |
縱橫向 |
|
CBR頂破強力(kN) |
1.1 |
1.5 |
1.9 |
2.2 |
2.5 |
2.8 |
3.0 |
|
|
撕破強力(kN) |
0.15 |
0.25 |
0.32 |
0.40 |
0.48 |
0.56 |
0.62 |
|
復合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過烘箱遠紅外加熱，把土工布和土工膜經(jīng)導輥壓到一起形成復合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結(jié)構(gòu)物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
施工事項
（1）使用須采用埋入式：覆蓋厚度不宜小于30cm。復合土工膜廣泛應用于水庫防滲工程
（2）整修防滲系統(tǒng)應有：墊層、防滲層、過渡層、保護層組成。
（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內(nèi)的草皮、樹根要清除。與膜接觸面鋪設(shè)粒徑小的沙土或粘土作防護層。
（4）鋪設(shè)時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。
（5）施工時，應避免石塊，重物直接砸在土工膜上、最好邊施工、邊鋪設(shè)膜、邊覆蓋保護層。
功能加強
1、復合土工膜與支撐材料接觸面應力求平整，以免薄膜被刺破喪失其防滲作用，否則，應設(shè)細粒墊層，以保護薄膜不被損傷。
2、通常在拐角及畸形地段，應是接縫長度盡量減短，除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。
3、復合土工膜自身的連接，防滲薄膜的連接方式可歸納為三種，即粘結(jié)法、焊接法以及硫化法，視防滲薄膜的原材料的不同而選擇，所有連接縫的抗?jié)B性能均應進行檢查，以防接縫連接不好而滲漏。
4、復合土工膜與周邊邊界的連接。復合土工膜與周邊邊界必須嚴密結(jié)合，施工時可在地基和岸坡開挖錨固槽連接，如果地基是淺層砂礫石透水層，則應將砂礫石開挖掉，直至基巖然后澆筑混凝土底座，將土工膜固定在混凝土內(nèi)，如果地基是不透水粘水層，可開挖深為2m，寬為4m左右的錨固槽，將土工薄膜置于槽內(nèi)，然后密實回填粘土；如果地基是深厚的砂礫石透水層，可采用土工薄膜鋪蓋的方式進行防滲，其長度根據(jù)計算確定，鋪蓋部位必須整平，并鋪設(shè)厚約30cm，最大粒徑為20mm的過渡層，同樣膜上也要鋪設(shè)過濾層，隨后加設(shè)保護層，薄膜周邊應與兩岸岸坡不透水層嚴密結(jié)合，防滲薄膜與錨固槽的連接視薄膜與混凝土的允許接觸滲透坡降確定。聚氯乙烯和丁基橡膠類薄膜可用粘合劑或溶化劑很好的粘著于混凝土面上，故嵌入長度適當可短些，因聚乙烯薄膜不能粘著于混凝土面上，故嵌上混凝土的長度至少為0.8m。
5、復合土工膜鋪設(shè)完成后，應盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
標簽：
